Завод "МТГ Делфин"
Промишлената газова инсталация, захранваща Нулева линия и резачи за газо-кислородно рязане в корабостроителен и кораборемонтен завод "МТГ – Делфин", включва в себе си:
- Газоизмервателно табло ГИТ M/6.0-6.0/G65, G100, монтирано в тревната площ в северозападната част на имота;

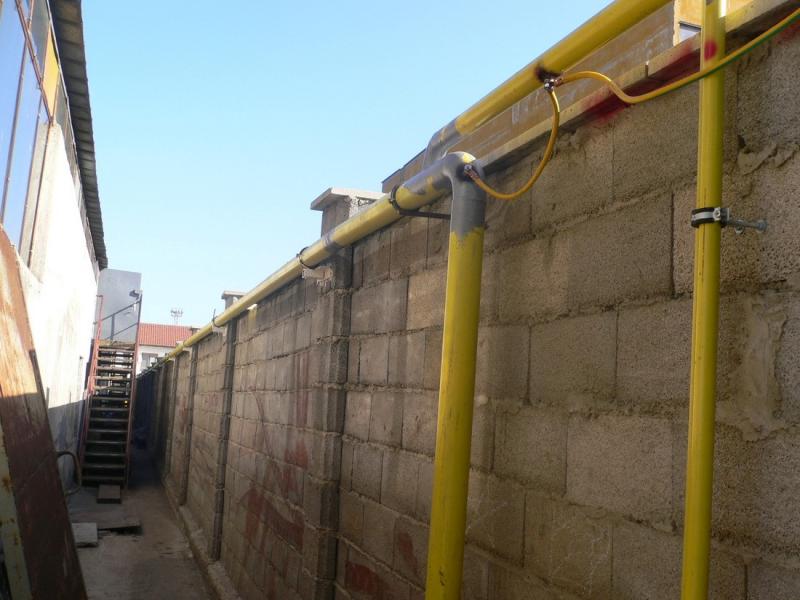

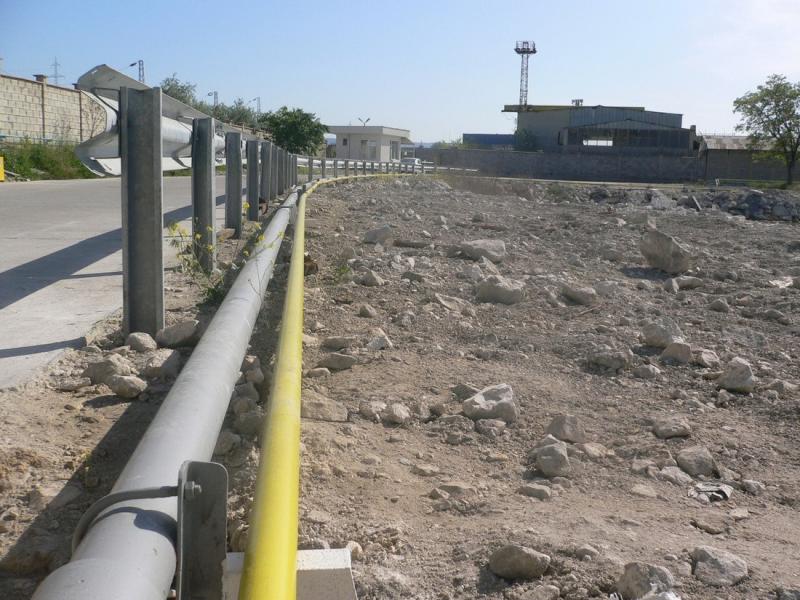

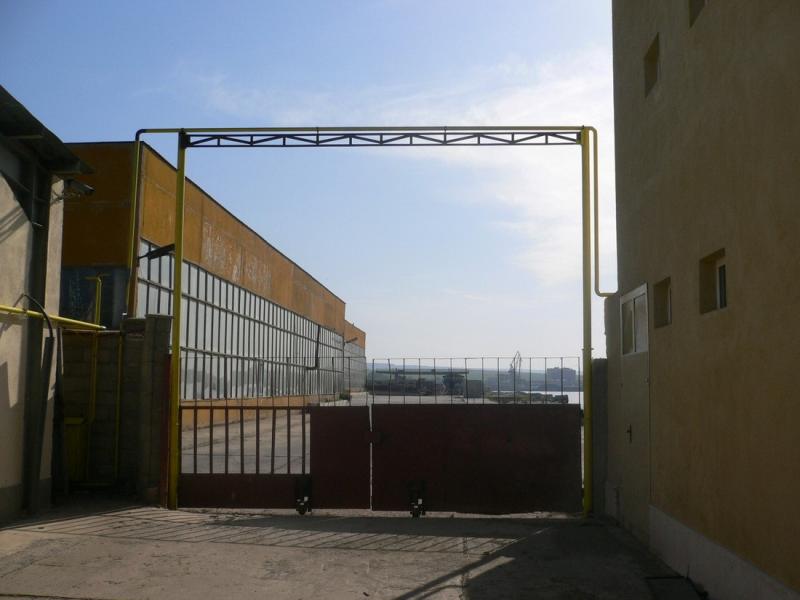

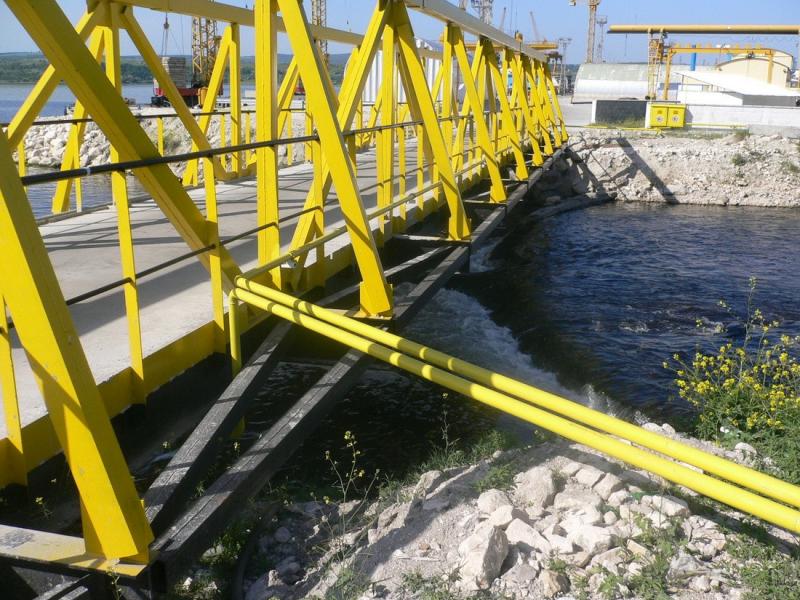

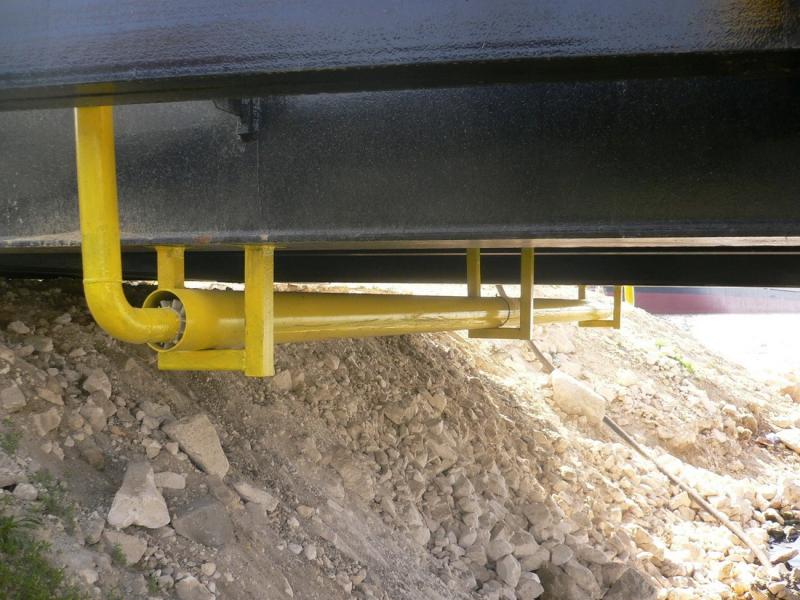

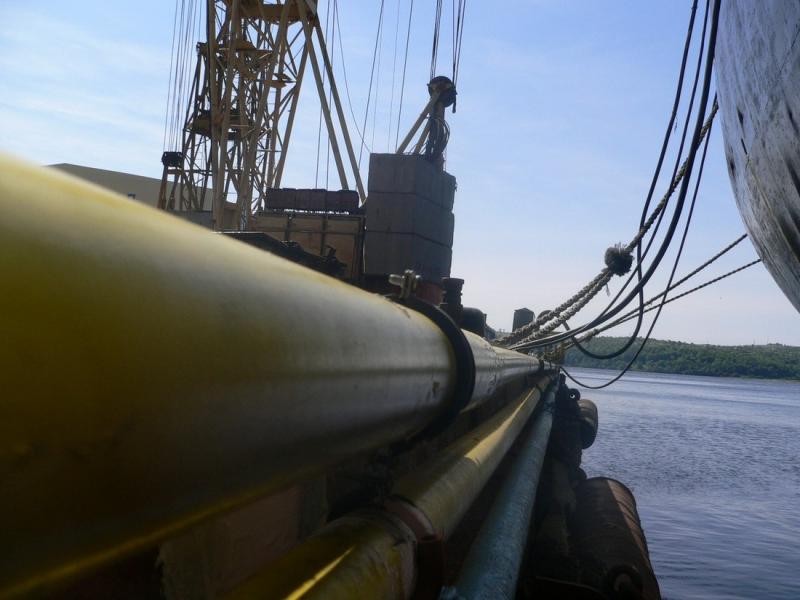

- Тръбна разводка, водеща началото си от ГИТ M/5.3-5.3/G100; Рраб=6.0bar;
- Газорегулаторни табла ГРТ R/6.0-1.0, монтирани на производствената площадка – 12 броя.
- Газорегулаторно табло ГРТ R/6.0-1.5, монтирано на производствената площадка – 1 брой.

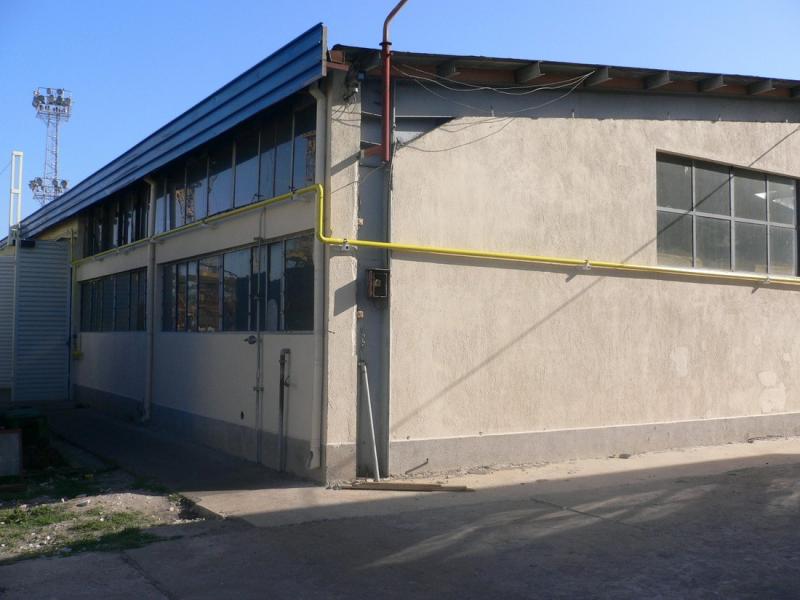

- Газорегулаторно табло ГРТ и ЕМВ R/6.0-1.0, монтирано на фасадата на производствено хале Район 2.
- Тръбна разводка, водеща началото си от ГРТ R/6.0-1.0, захранваща резачи за газокислородно рязане; Рраб=1bar;
- Тръбна разводка, водеща началото си от ГРТ R/6.0-1.5, захранваща Нулева линия; Рраб=1,5bar;

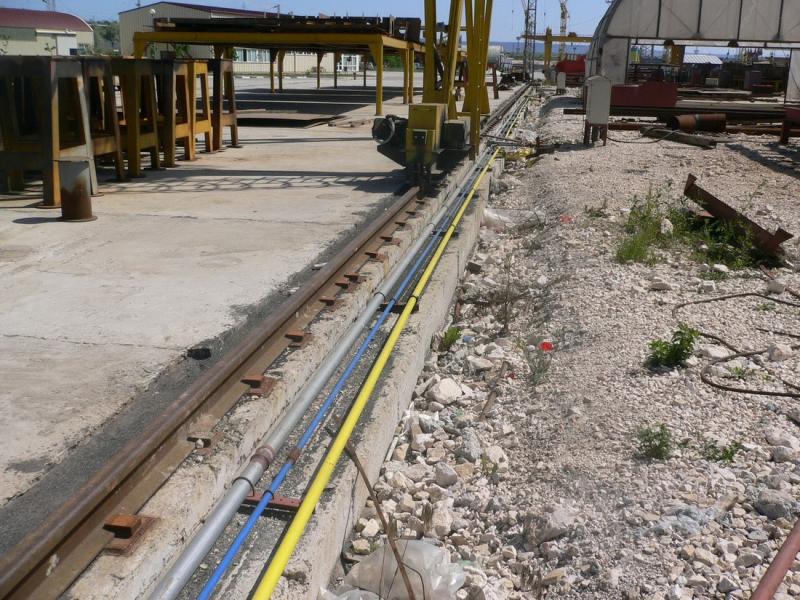

- Газови консуматори: резачи за газо-кислородно рязане с консумация на всеки Qmax=1м3/ч и работно налягане Pmax=1bar. Съгласно чл.151, ал.1, на Наредбата по чл.200 ал.2 от ЗЕ, всяка от горелките е снабдена с предпазител, осигуряващ защита от обратен удар (проникване на пламъка в горелката) и предотвратяване връщането на газовия поток. При задействане на устройството за сигурност, ако предпазният отсекателен вентил се затвори (аварийно изключване), той трябва да се отваря само ръчно. Присъединителните тръбопроводи за природен газ и кислород да са с различни размери и различен цвят за предотвратяване размяна на местата им.
|
